Gran cartucho de la válvula de solenoide 24V 3 posición en la válvula de control apagado

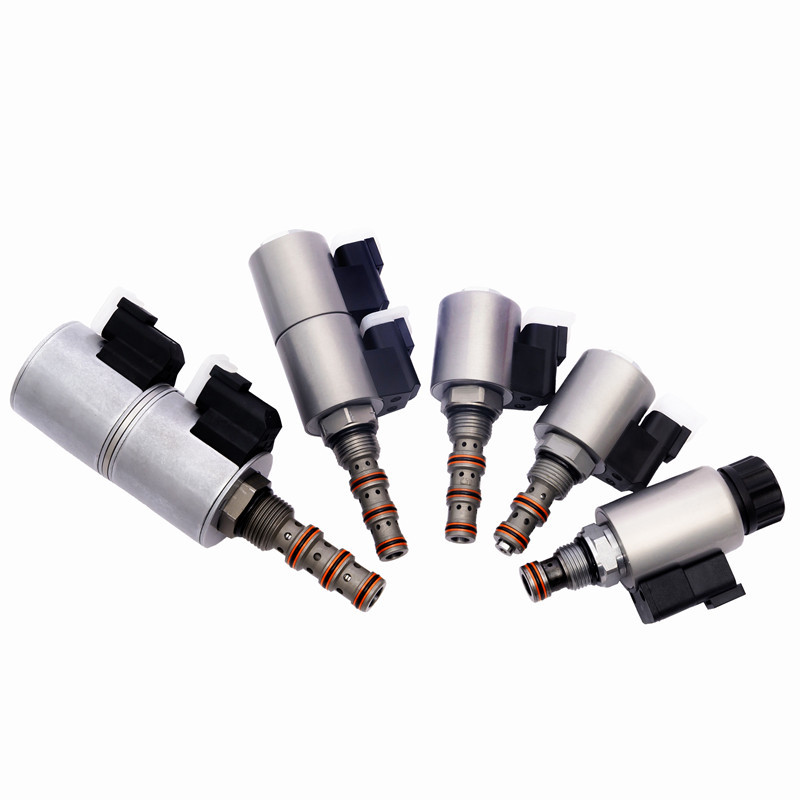

Imágenes del producto:

KSV08-58C-0-N válvula de solenoide de cartucho de gran tamaño con enchufe de bobina de 5 puertos en 3 posiciones de válvula de control encendida / apagada

Una válvula de solenoide de 3 posiciones de 5 vías es un tipo de válvula que tiene cinco puertos y tres posiciones distintas.La válvula tiene tres posiciones posiblesNeutral, extender y retraer.

Principio de trabajo:
Cuando se corta la energía, KSV08-58C-0-N detiene el flujo de aceite a cualquier puerto de petróleo.el aceite puede fluir de 5 a 4 y de 2 a 3Después de que el núcleo de la válvula se mueva, la detección de carga se conecta al puerto 5.

Las características:
Presión de trabajo: 247 bar (3625 psi)
Resistencia a la presión: 350 bar (5075 psi)
Velocidad de flujo: a un máximo de 8 L/min y 207 bar (3000 psi), la velocidad de fuga máxima es de 164 ml/min.
Intervalo de temperatura: -40 °C a 120 °C, sello de caucho de nitrilo estándar
Carga nominal de la bobina: capaz de funcionar de forma continua en el rango del 85% al 115% del voltaje nominal
Corriente inicial de la bobina a 20 °C: bobina estándar: 1,2 A a 12 VDC, 115 VAC (rectificación de onda completa)
A 0,13 amperios. bobina eléctrica: 1,4A a 12 VDC; 0,7 amperios a 24 VDC
Válvula de tensión de tracción mínima: 85% del valor nominal a 207 bar (3000 psi)
Mediano: Aceite mineral con una viscosidad de entre 7,4 y 420 cSt (50 a 2000 ssu) o aceite sintético con propiedades lubricantes
El valor de las emisiones de CO2 de los vehículos de la categoría M2 será igual o superior a:

Aquí hay una descripción de los puertos y sus funciones en una típica válvula de solenoide de 3 posiciones de 5 direcciones:

1. Puerto de suministro (P): Este puerto está conectado al suministro de fluido o aire presurizado. Es el puerto de entrada principal para la válvula.

2. Puerto de escape (E): Este puerto se utiliza para liberar líquido o aire de la válvula cuando necesita ser comprimido o agotado.

3.

4. Puertos del cilindro (A y B): Estos puertos están conectados al actuador, típicamente un cilindro de doble acción.mientras que el puerto B es el puerto de retroceso, que suministra presión para retraer el cilindro.

5.

6. Posición central (C): Esta posición es la posición neutral o apagada de la válvula. En esta posición, los puertos A y B están bloqueados, evitando cualquier flujo de fluido o aire al actuador.Los puertos A y B están conectados al puerto de escape, lo que permite liberar el líquido o el aire atrapado en el cilindro.

7.

8. Posición de extensión (E): en esta posición, la válvula conecta el puerto P con el puerto A, permitiendo que el fluido o el aire presurizado fluyan desde el puerto de alimentación hasta el puerto de extensión del actuador.El puerto B está conectado al puerto de escape, permitiendo la liberación del líquido o del aire en el puerto de retracción del actuador.

9.

10. Posición de retracción (R): en esta posición, la válvula conecta el puerto P con el puerto B, permitiendo que el fluido o el aire presurizado fluyan desde el puerto de alimentación hasta el puerto de retracción del actuador.El puerto A está conectado al puerto de escape, permitiendo que el fluido o el aire en el puerto de extensión del actuador se libere.

Datos técnicos del producto:
