Sistema hidráulico de cartucho de solenoide de OEM / ODM KSV10-47B-0-N

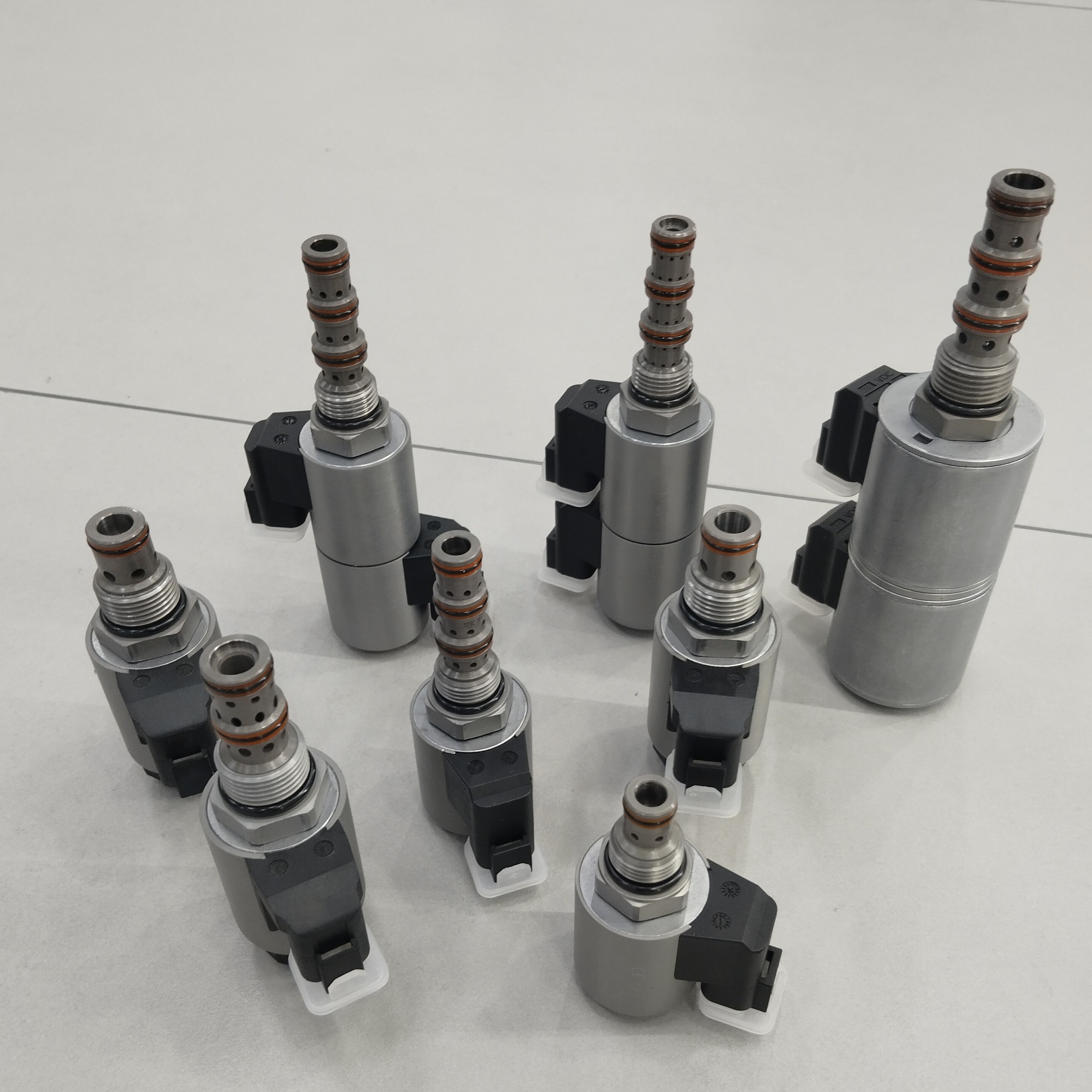

Imágenes del producto:

KSV10-47B-0-N Apoyo OEM ODM diseño del sistema hidráulico fabricante chino de válvulas de solenoide hidráulico

Principio de trabajo:
Cuando la energía está apagada, el puerto de aceite del cilindro KSV10-47B-0-N está conectado, y 3 y 1 están conectados al mismo tiempo.Cuando la bobina 2 está energizada, el aceite puede fluir de 3 a 2 y de 4 a 1. en el circuito de aceite donde el caudal del puerto de aceite de trabajo está desequilibrado debido a la relación de superficie de la botella de aceite,el aceite de retorno con un caudal mayor debe dirigirse al puerto de aceite 2. Aunque el puerto 1 puede estar completamente presurizado, no se utiliza como entrada de la válvula.empuje el mango retorcido para controlar la función de la bobina 2 (S2), o tire de la manija enroscada para controlar la función de la bobina 1 (S1).

Las características:
Presión de trabajo: 240 bar (3000 psi)
Resistencia a la presión: 350 bar (5075 psi)
Flujo: 22,7 lpm (6 gpm) máximo a 207 bar (3000 psi), 328 ml/min máximo
Intervalo de temperatura: -40°C a 120°C, sello de caucho de nitrilo estándar
Carga nominal de la bobina: funcionamiento continuo dentro del 85% al 115% del rango de tensión nominal
Corriente inicial de la bobina a 20 °C: bobina estándar: 1,67 A a 12 VDC, 115 VAC (rectificada a onda completa)
0.18 A a la vez. bobina eléctrica: 1,7 A a 12 VDC; 0,85 A a 24 VDC
Válvulas de carga de carga de las que se trate:
Mediano: Aceite mineral con viscosidad entre 7,4 y 420 cSt (50 a 2000 ssu) o aceite sintético con efecto lubricante
El agujero de la válvula: VC10-4;
