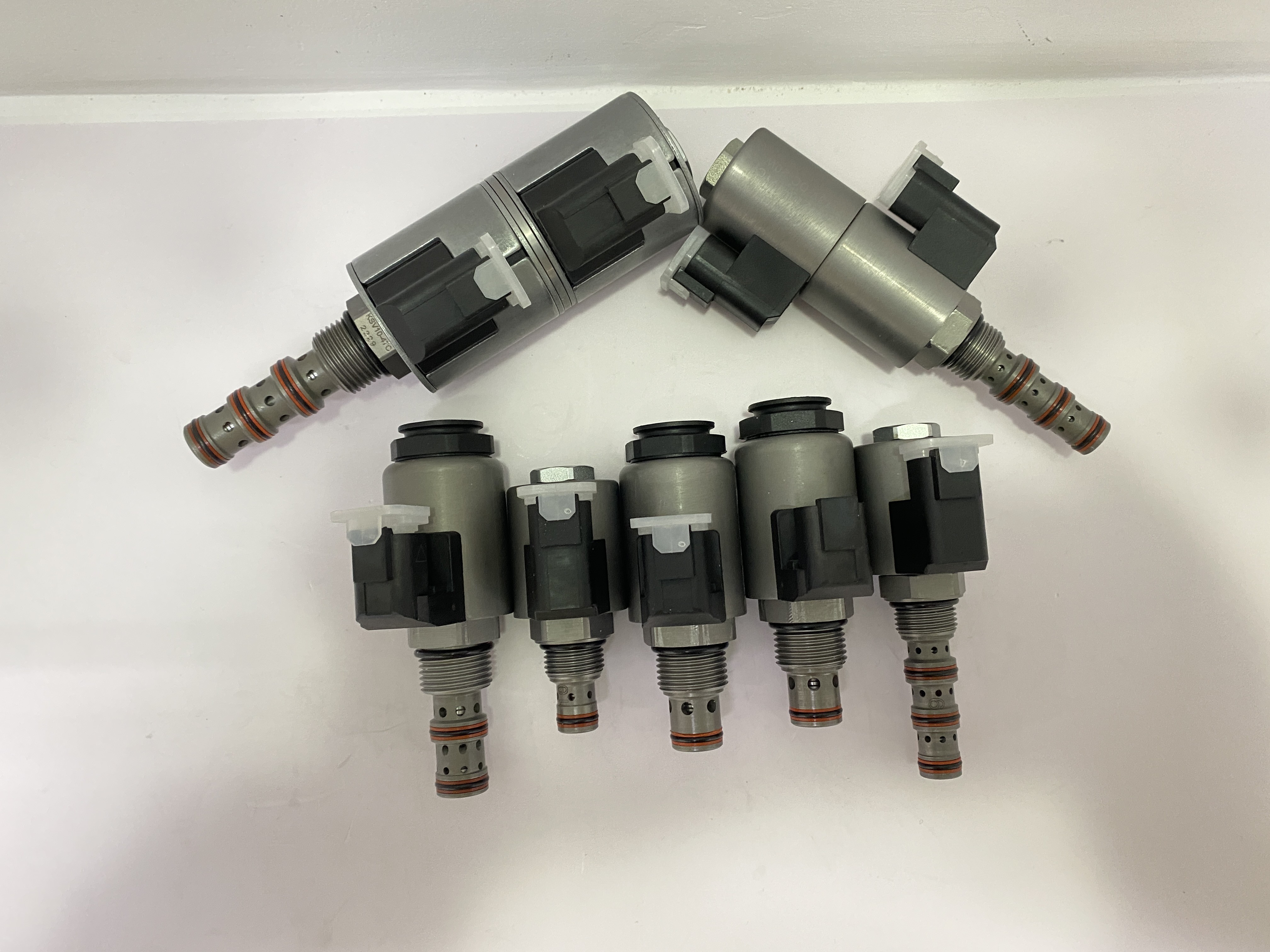

Imágenes del producto:
KSV10-47BL-0-N válvula de bobina de cuatro puertos + dos conectores válvula hidráulica estándar puede intercambiar con Hydraforce
Las características:
Presión nominal: 315 bar, la presión máxima de un puerto es de 210 bar,
Flujo nominal: 22,7 L/min
Volumen de fuga: máximo 328 ml/min a 210 bar
Intervalo de temperatura: -40°C a 120°C, sello de caucho de nitrilo estándar
Carga nominal de la bobina: funcionamiento continuo dentro del 80% a 120% del rango de tensión nominal
Corriente inicial de la bobina a 20 °C: bobina de tipo E: 1,5 A a 12 VDC; 0,75 A a 24 VDC
Válvulas de carga de los vehículos de las categorías M1 y M2
Mediano: Aceite mineral con viscosidad entre 7,4 y 420 cSt (50 a 2000 ssu) o aceite sintético con efecto lubricante
Peso de la ferrule: 0.33Kg, peso de la bobina simple: 0.43Kg
Torque de instalación: máximo 34Nm, hexágono de instalación: S27
El agujero de la válvula: VC10-4;
Principio de trabajo:
Cuando la energía está apagada, el puerto de aceite del cilindro KSV10-47BL-0-N está conectado, y 3 y 1 están conectados al mismo tiempo.Cuando la bobina 2 está energizada, el aceite puede fluir de 3 a 2 y de 4 a 1. en el circuito de aceite donde el caudal del puerto de aceite de trabajo está desequilibrado debido a la relación de superficie de la botella de aceite,el aceite de retorno con un caudal mayor debe dirigirse al puerto de aceite 2Aunque el puerto 1 puede estar completamente presurizado, no se utiliza como entrada de la válvula.
Cómo operar la opción de control manual de emergencia: durante el funcionamiento de emergencia, empuje el mango retorcido para controlar la función de la bobina 2 (S2),o tire del mango retorcido para controlar la función de la bobina 1 (S1).
Datos técnicos del producto:
Producto de imágenes reales:
Exposiciones de la empresa:
Nuestro certificado:
Procedimientos de transformación del producto:
Nuestra nueva fábrica y taller:
Nuestro almacén:
Envío:
Diferente serie de producto, más detalles por favor póngase en contacto con nosotros directamente:
Válvulas hidráulicas:
| Tipo 1 | Válvula de soloénido |
| Tipo 2 | válvula de cartucho manual |
| Tipo 3 | Válvula de solenoide de posición 2 de 2 vías |
| Tipo 4 | Válvula de solenoide de posición 2 a 6 |
| Tipo 5 | Válvula de solenoide de posición 2 a 8 |
| Tipo 6 | Válvula piloto de extracción de aceite |
| Tipo 7 | válvula a prueba de explosión |
| Tipo 8 | válvula de equilibrio |
| Tipo 9 | Válvula de control |
| Tipo 10 | Cerradura hidráulica |
| Tipo 11 | Las demás: |
| Tipo 12 | Bloqueo de válvula |
¡ Bienvenido a su visita y consulta!
