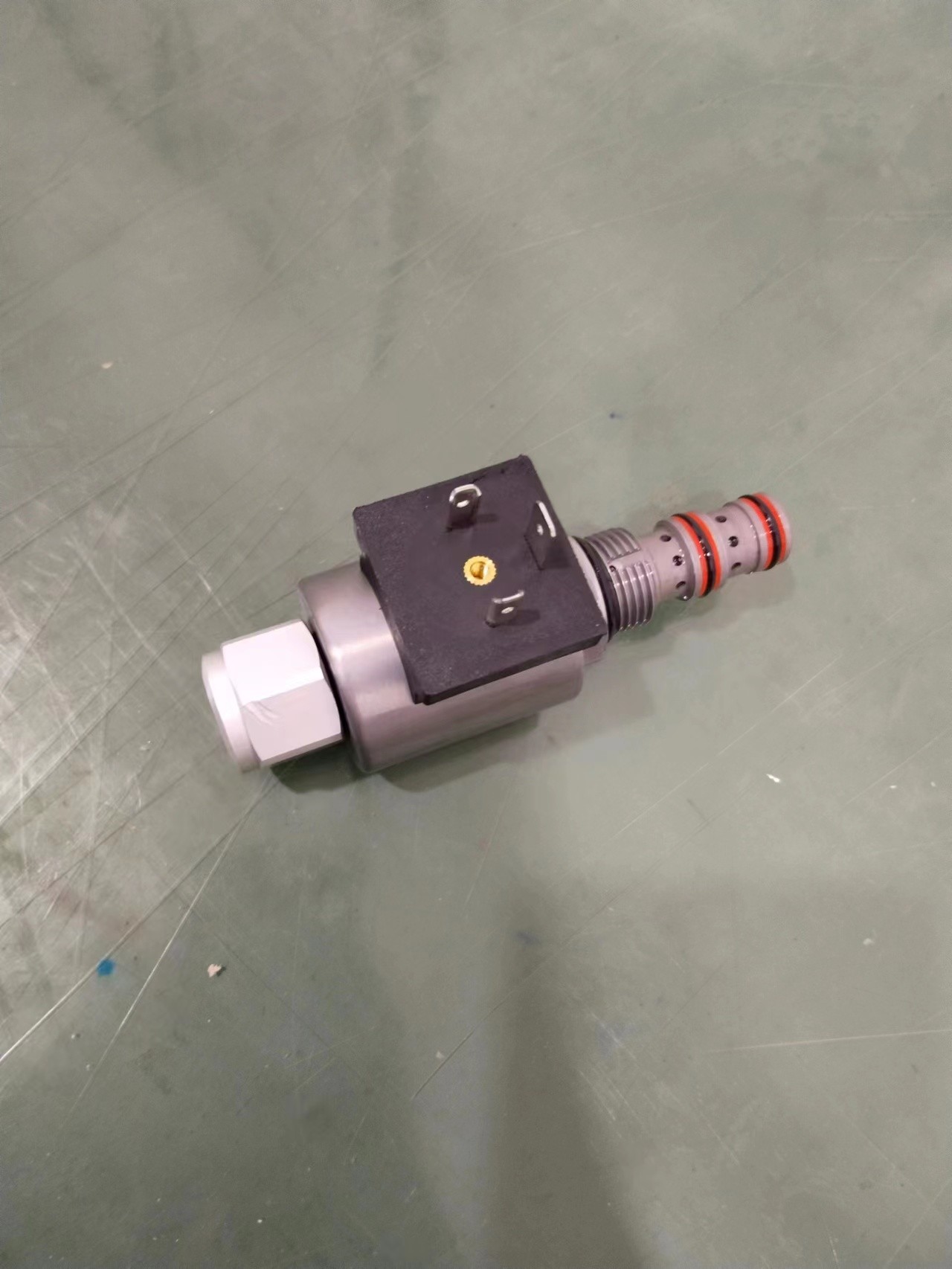

Imágenes del producto:
Descripción:
Válvula de desbordamiento proporcional de 2 vías y 2 posiciones KTS38-21-0-N Válvula de desbordamiento proporcional inversa para la válvula de control del piloto
Válvula de reducción de presión de las válvulas de asiento, de un solo estadio, de enchufe roscado, con uso de un sistema eléctrico variable
La entrada puede lograr un ajuste continuo dentro del rango especificado.
La entrada de corriente es inversamente proporcional.
Datos técnicos del producto:

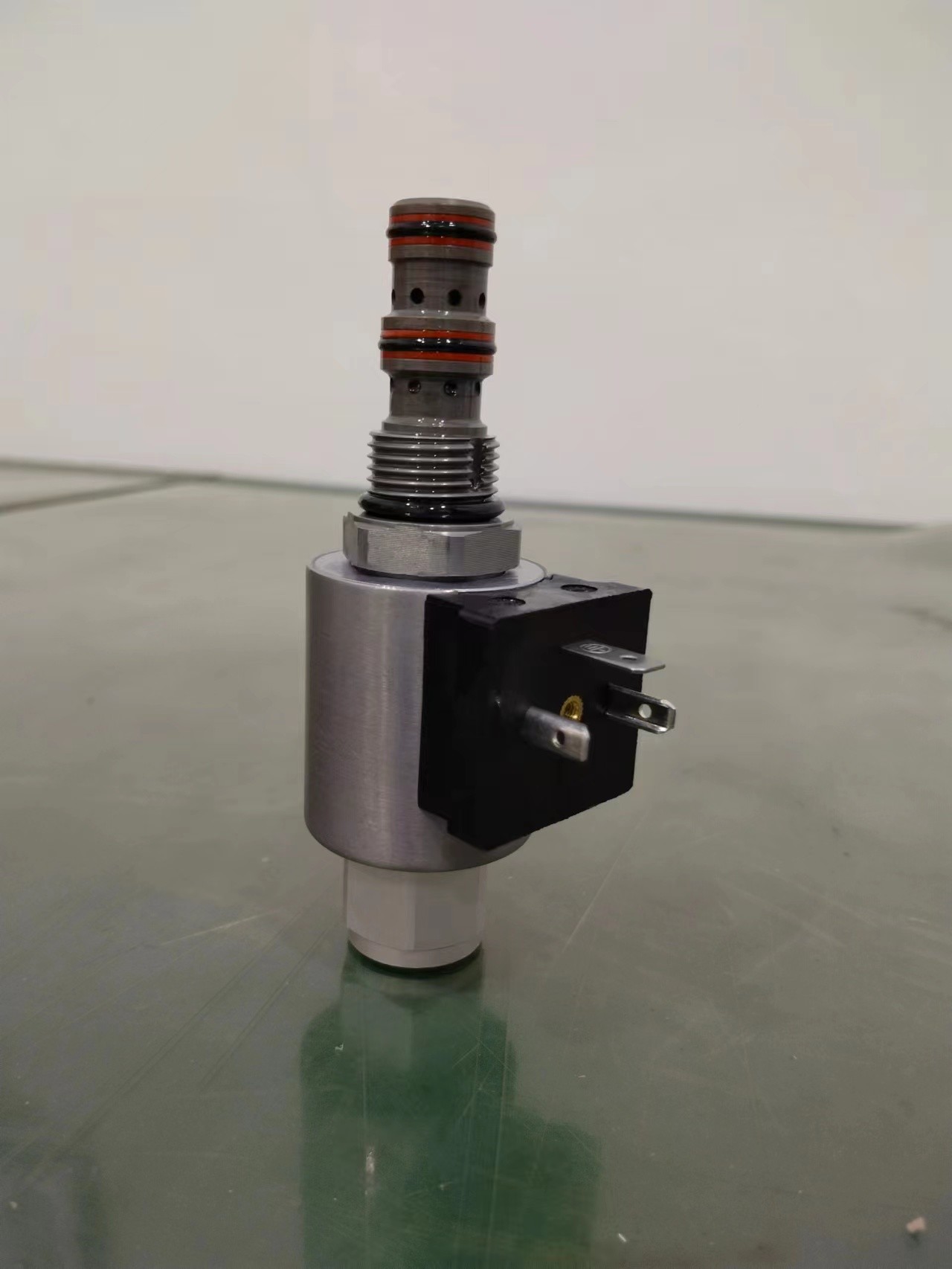

Producto de imágenes reales:
Exposiciones de la empresa:
Nuestro certificado:
Procedimientos de transformación del producto:
Nuestra nueva fábrica y taller:
Nuestro almacén:
Envío:
Diferente serie de producto, más detalles por favor póngase en contacto con nosotros directamente:
Válvulas hidráulicas:
1Las válvulas de alivio:
Las válvulas de alivio de presión se instalan generalmente en derivación entre una línea presurizada y el tanque.
Las válvulas de socorro son normalmente elementos cerrados para el control de presión utilizados para:
- limitar la presión en el circuito al valor de ajuste;
- proteger los demás elementos (bombas, cilindros, motores, otras válvulas) de los picos de presión que puedan dañarlos.
Cuando se alcanza la presión de ajuste, la válvula de alivio conecta la línea donde está instalada con el tanque, evitando superar el valor de ajuste en esa línea.
Las válvulas de relevo HBS están disponibles en dos versiones:
- directo;
- pilotado.
Para flujos más grandes, es mejor utilizar la válvula pilotada, ya que la válvula directa requeriría el uso de un cuerpo más grande y un muelle más grande, lo que causa problemas engorrosos,Dificultad de configuración y lentitud de respuesta.
Además, las válvulas de alivio de presión HBS pueden ser:
- único, para controlar la presión en una sola línea del circuito.
2.Válvulas reductoras de relevo:
Las válvulas reductoras de presión se utilizan para mantener una presión reducida en una parte del circuito secundario en comparación con la presión de entrada del circuito controlado por una válvula de alivio principal.si se encuentra en un circuito con 2 o más cilindros, algunos de ellos tienen que funcionar a una presión inferior a la fijada en la válvula de alivio principal, mediante este tipo de válvula, es posible disminuir la presión de funcionamiento al valor requerido.Normalmente son las válvulas abiertas las que, cuando la presión en la rama secundaria exceda el valor fijado con el resorte de ajuste, a través de un carrete cilíndrico, ir a interceptar el flujo de aceite entre la rama principal y secundaria;de esta manera, se genera un estrangulamiento, que reduce la presión en la salida, asegurando la limitación y el mantenimiento de la presión reducida.
3.Válvulas de secuencia:
Las válvulas de secuencia son elementos que se abren cuando se alcanza un valor de presión establecido, lo que permite que el fluido pase a otra parte del circuito.Por lo tanto, la apertura depende de la presión existente aguas arribaLa presión en el circuito que provoca la apertura se mantiene igual al valor de ajuste, cuando la válvula está abierta.
Cuando la presión aguas arriba disminuya por debajo del valor de presión de ajuste, la válvula se cierra.
4- El piloto opera las válvulas de retención:
Las válvulas de frenado operadas por piloto se utilizan normalmente para permitir el flujo libre en una dirección y para detener el fluido en la dirección opuesta, a menos que se aplique una presión piloto (Ppil) por la otra línea del circuito.
Pueden utilizarse para garantizar el bloqueo estático de una carga, no para el control dinámico o para el control de bajada.
Si se utilizan en combinación con válvulas de restricción, estas deberán colocarse preferentemente entre el actuador y la válvula de retención operada por el piloto, no entre la válvula y la válvula del carrete,para que la contrapresión generada por el restrictor actúe contra la presión piloto aplicada a la válvula.
5.Válvulas sobrecentral:
Las válvulas supercentrais únicas en línea:
Las válvulas OVC únicas con brida
Válvulas de doble sobrecentro en línea
Válvulas OVC con doble brida
OVC doble con energía regenerativa
En los circuitos de regeneración, el fluido en el lado de la varilla del cilindro se envía al lado del pistón del cilindro, regenerando el fluido generalmente destinado al depósito.en el lado del pistón, el flujo que llega desde el lado de la varilla se suma al flujo que llega desde la bomba, con un aumento notable de la velocidad del pistón
Esta solución se utiliza para controlar los cilindros cuando se requiere un tiempo de carrera de salida más bajo sin aumentar el caudal de la bomba.
6.Valvas para excavadoras:
Las demás máquinas para la fabricación de máquinas de movimiento de tierra
Son adecuados para su uso en máquinas excavadoras.
Se utilizan para controlar la bajada de una carga y la presión del piloto depende sólo de la prelotación del resorte y el área del pistón, ya que no tienen área diferencial.
La presión piloto se obtiene normalmente simultáneamente a partir de la presión de los manipuladores para conducir la válvula principal del carrete.
Para estas válvulas no es posible determinar una relación piloto, sino que consisten en una válvula de frenado que puede ser coaxial con el émbolo de sellado,un pistón piloto y una válvula de alivio auxiliar para cortar los picos de sobrecarga.
El émbolo de sellado es controlado por la presión descargada por la válvula de alivio. La válvula no se ve afectada por ninguna contrapresión en la línea V2.la reducción de la carga puede realizarse manualmente, operando con el tornillo de mando manual adecuado.
La línea T debe estar conectada al depósito y sin contrapresión.
7Las válvulas para motores:
Las válvulas de sobrecentro se utilizan para controlar la parada y el movimiento de una dirección de un actuador (válvulas de sobrecentro individuales) o ambas direcciones (válvulas de sobrecentro duales).
Funciones:
- control de bajada de la carga: la bajada de la carga sólo es posible si existe una presión piloto desde la otra línea;esta operación garantiza el suministro de aceite del cilindro evitando problemas de cavitación;
- la inclusión de la presión en el valor de ajuste, el alivio de la presión para los picos de presión causados por golpes o sobrecargas;- detención del caudal (y de la carga) cuando la bomba no funciona o la válvula direccional está en posición neutra;
- flujo libre para la elevación de la carga, con reducción de las caídas de presión;
Consisten en un cuerpo en el que se colocan:
- válvula de retención: permite el flujo en una sola dirección;
- pistón piloto: permite controlar la apertura gradual de la válvula de alivio;
- válvula de alivio: permite limitar la presión máxima en el actuador, retiene la carga y controla su bajada durante la apertura de la válvula mediante la señal del piloto.
8- Válvulas para grúas grandes
9Las válvulas de control de rotación:
Las válvulas de control de giro
Estas válvulas se utilizan para controlar la parada y el movimiento de los cilindros y los motores hidráulicos para la rotación de cargas colgantes.Capacidad simétrica de ambas direcciones de rotación es típica de los motores y cilindros para esta aplicación.
Las válvulas pueden estar compuestas por:
- doble válvula de presión de alivio transversal: controla los picos de presión derivados de sobrecargas o golpes que puedan dañar los componentes del sistema;
- válvulas de regulación de velocidad de movimiento: para esta operación se utilizan válvulas de compresión de restricción o válvulas de regulación de caudal compensadas por presión;
- válvulas de retención de carga: para esta tarea se utilizan válvulas sobrecentral o válvulas de frenado;
- una válvula de selección de presión que capta la señal del lado de mayor presión.
10.Válvulas de ruptura del tubo:
Válvula de ruptura de la manguera
Estas son válvulas instaladas en las conexiones de los cilindros, su función es detener el flujo de salida del fluido en caso de rotura de las mangueras.la válvula se cierra y detiene el flujo, asegurando que la carga mantenga la posición que tenía en el instante de ruptura.
La presión de ajuste se obtiene ajustando el espacio T entre la placa y el cuerpo de la válvula.
A petición, estas válvulas pueden estar provistas de un orificio de calibración en la placa de cierre para controlar la reducción de la carga, o para evitar explosiones de fluido en las tuberías con una pequeña salida del flujo.También están disponibles ya instalados dentro de una funda de acero.
El valor de ajuste del caudal de reacción depende también de la viscosidad del fluido.la válvula detendrá flujos más bajos que el valor de flujo de ajuste, por el contrario, más allá de 30°C, detendrá flujos superiores al valor de flujo fijado.
11Las válvulas de las lanzaderas:
Estas válvulas seleccionan la presión más alta entre dos líneas A y B enviando la señal al puerto C y bloqueando el camino hacia el lado inferior.
Normalmente se utilizan para funciones auxiliares como frenos hidráulicos negativos o para conducir una línea de detección de presión remota.En serie en un colector conducen la presión máxima del circuito al sistema de detección de carga.
12Las válvulas de restricción de caudal:
Las válvulas de restricción de flujo permiten ajustar el flujo mediante una restricción de la tubería principal.
Son responsables entonces de una disipación de energía y un aumento del calor que podría sugerir la instalación de un intercambiador de calor, para limitar la temperatura máxima del fluido.
Se recomiendan cuando el exceso de flujo es muy limitado o en aplicaciones de baja frecuencia.
13- Revisa las válvulas.
Estas válvulas permiten el flujo libre en una dirección y lo detienen en la dirección opuesta.
Están construidos en cuerpos hexagonales de acero, adecuados para ser montados en línea con las mangueras.
Están disponibles con 3 valores de ajuste diferentes: 0,5 bar, 2 bar, 5 bar. También son posibles otros ajustes.
14.Reguladores de flujo de tres vías
Estas válvulas se utilizan para regular el flujo en un circuito donde el flujo, función de la velocidad de la bomba, puede ser mayor que el flujo solicitado por el circuito en sí.Las válvulas están compensadas por la presión y el caudal se puede ajustar a un valor constante que no se ve afectado por la presión de trabajo del actuadorEn la dirección opuesta, los reguladores de flujo actúan como restrictores normales, donde el flujo es una función de la restricción y de la presión.
15. Divisores de flujo / combinadores de flujo
Estas válvulas dividen el flujo proveniente de una línea, en 2 flujos iguales o proporcionales entre sí.por lo tanto, la división del caudal no es ajustable.
Por lo general, esta válvula se utiliza en las siguientes situaciones:
- dos actuadores (de las mismas dimensiones, alimentados por la misma bomba, controlados por la misma válvula direccional, sin enlace rígido entre ellos) deben entrar y salir simultáneamente,cada uno sin ser afectado por la carga que opera en el otro
- para el movimiento de salida sincronizado de dos actuadores lineales unidos a la misma carga (por ejemplo, plataformas de carga, andamios, etc.)
16.Válvulas de desvío
Estas válvulas se accionan manualmente para desviar el flujo de entrada hacia diferentes puertos de salida.
Los siguientes modelos están disponibles:
- 5 direcciones-8 posiciones desviadores
- 9 direcciones-8 posiciones desviadores
- 8 direcciones 2 posiciones desviadores
- 3 direcciones 2 posiciones desviadores
- 4 direcciones-2 posiciones desviadores con válvula de alivio en una línea
- 4 direcciones-2 posiciones desviadores con una válvula de presión de alivio y un regulador de flujo compensado en una línea.
Todas las válvulas se fabrican con un colector de acero.
HBS ofrece desviadores manuales especiales para cambiar el flujo de entrada hacia diferentes salidas.para controlar la posición y el movimiento de los cilindros estabilizadores de las máquinas elevadoras (grúas)El control dual permite trabajar desde ambos lados de las máquinas.
17.Válvulas de interruptor de extremo
Estas válvulas son válvulas de posición de 2 direcciones, tanto abiertas como cerradas normalmente.
Bloqueando o permitiendo el flujo.
18. Valvas especiales:
Esta sección ofrece una amplia gama de válvulas para diferentes aplicaciones:
- Interruptores de dos direcciones y dos posiciones;
- 3 modos 2 posiciones interruptores;
- válvulas de descarga para sistemas de emergencia;
- válvulas de exclusión de alta y baja presión;
- válvulas de control de rotación para aplicaciones especiales;
- bloque integrado para compactadores de basura;
- válvulas de descarga operadas por piloto;
- válvulas de secuencia para sistemas de control de carga;
- un bloque integrado para sistemas de control de carga;
- bloque integrado con pistones de salida;
- válvula de purga para sistemas hidrostáticos de circuito cerrado;
- la válvula anticavitación.
| Tipo 1 | Válvula de soloénido |
| Tipo 2 | válvula de cartucho manual |
| Tipo 3 | Válvula de solenoide de posición 2 de 2 vías |
| Tipo 4 | Válvula de solenoide de posición 2 a 6 |
| Tipo 5 | Válvula de solenoide de posición 2 a 8 |
| Tipo 6 | Válvula piloto de extracción de aceite |
| Tipo 7 | válvula a prueba de explosión |
| Tipo 8 | válvula de equilibrio |
| Tipo 9 | Válvula de control |
| Tipo 10 | Cerradura hidráulica |
| Tipo 11 | Las demás: |
| Tipo 12 | Bloqueo de válvula |
